活塞隔膜泵

活塞隔膜泵
由于活塞陰膜泵的工作壓力高(0.5 -4MPa)，最高甚至可達6MPa,采用多缸聯合作業時流量也較大(如雙iff活塞泵轉速為540r/min時，其排璧為70--80L/min)、效率高(可達70%一90%)、工作穩定。最大的優點是它的運動部件(如活塞、偏心軸等)不與藥液接觸，故不易腐蝕和磨損.使用壽命長。而三缸活塞泵的運動件(如活塞、連桿等)在藥液中工作，易腐蝕和磨擬，需比較經常的更換皮碗.因此目前國內的液力噴霧機上越來越多的采用隔膜泵。
目的我國國內林業上的高山物水.很多采用四缸隔膜泵為提水水泵。

找國生產的活塞隔膜泵已成系列.如金蜂系列隔膜泵廣泛地在病蟲害防治和輸水系統中被采用。

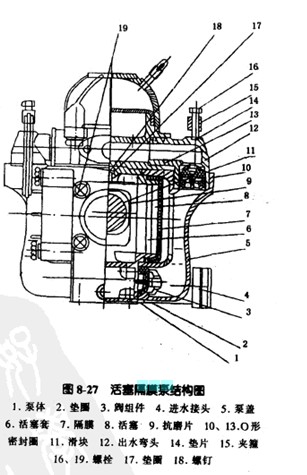

如圖8-27所示.隔膜泵由泵體、偏心軸、活塞、隔膜、進、出水閣、空氣室等組成。

兩個活塞在泵體內左、右布世.用隴膜將活塞、機械傳動部件與泵腔隔開。活塞隔膜泵是通過改變泵腔的容積來完成吸液和排液過程的.泵腔容積的改變是通過隔膜的拉伸和壓縮來實現的，當動力馭動偏心軸旋轉時.通過淆塊推動活塞和隔膜同時作往復運動。當活塞右移時，則左側泵腔的容積增大，產生局部真空.在腔內外壓力差的作用下，進水閥開啟.藥液通過進液管吸人左腔，完成吸液過程;同時.右側泵腔容積縮小，腔內藥液壓力增高，藥液推開出水閥排出，完成排液過程。

當活塞左移時，工作情況相反，偏心軸旋轉一圈，完成兩次排液。
空氣室內裝有隔膜，將空氣與藥液隔開，避免在工作過程中空氣被藥液帶走而失去空氣室的作用。
