往復式活塞隔膜泵曲軸有限元模型

往復式活塞隔膜泵曲軸有限元模型

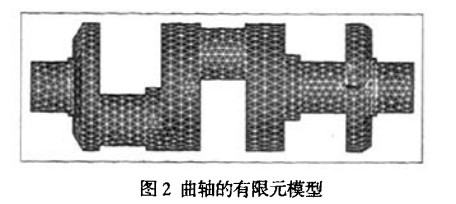

建立一個正確的模型是保證有限元計算正確的前提條件。首先要考慮的問題是建立與實際情況統一的坐標，模型單元劃分應合理，對于有可能出現應力集中的地方，網格劃分應細密，為了便于建模和計算，統一采用三維實體單元中的8節點四面體單元，即solid45。然后把作用力按靜力等效原則分配到各節點上，曲軸的有限元模型，如圖2所示，其中有7067節點和32906單元。曲軸材料為 35CrMo，其特性為:密度p=7.9x103kg/m3;彈性量E=206x109N/m2;泊松比=O.3,重力常數g=9.8m/s2。本文參考形狀復雜、小圓角、倒角和細油孔較多機構的計算經驗，并協調好計算精度與計算工作童之間的矛盾，在建模時，忽略了對曲軸整體結構動特性影響很小的半徑小于5mm的圓角和直徑小于12mm的油道。
